ENROULEURS À RESSORT & MOTORISÉS

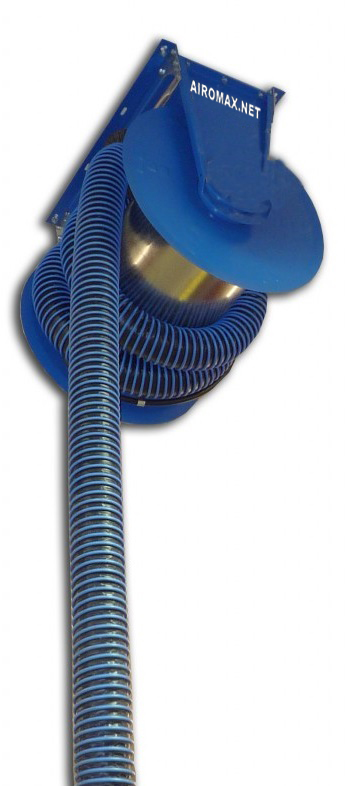

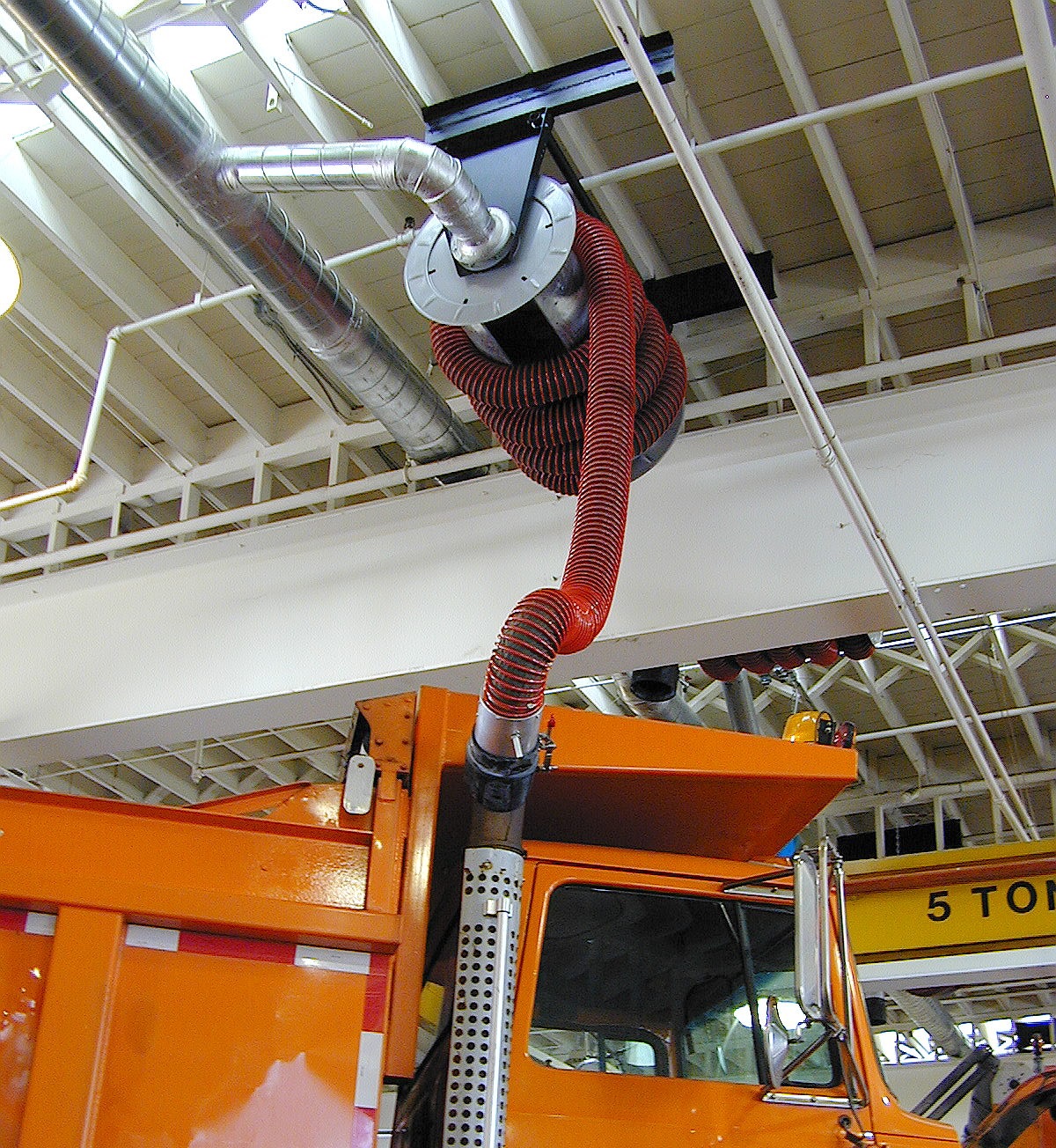

AIR-O-MONOX



Disponible avec boyaux flexibles de 4, 5, ou 6 pouces de diamètre,
en longueurs de 25 et 35 pieds. Ils supportent
de 285°F à 1625°F.

Les enrouleurs à ressorts de rappel AIR-O-MONOX sont conçues pour l'extraction des gaz d'échappement. Ils sont fabriqués avec boyaux résistants aux températures élevées. Le mécanisme à ressort offre une rétraction automatique des boyaux flexibles permettant une utilisation rapide. Leurs tuyaux peuvent êtres placés dans presque n'importe quelle position. L'extrémité d'admission du tuyau flexible peut être équipé avec différentes types de buses qui s'adaptent au tuyaux d'échappement des véhicules. En option, un ventilateur peut être directement monté sur la sortie d'air de la bobine de l'enrouleur. Ces équipements peuvent aussi servir pour la captation à la source de fumées de soudure.



Informations techniques pour le calibrage des tuyaux flexibles AIR-O-MONOX





Type de véhicules

Volumes d’air recommandés PCM  PCM (CFM) / L/S

Diamètres recommandés [pouces] / [mm]

Températures recommandées

[F] / [C]

Voitures, motocyclettes, camions légers

250-300

/

120-140

4 / 100

240 à 350  /  115 à 175

Voitures haute performance

450-500

/

210-235

4 et 5  /     100 et 125

500 à 700  /  260 à 370

Gros pick-up, camions, VUS

350-400

/

165-190

4 et 5  / 100 et 125

500 à 700 / 260 à 370

Camions diesel, vans

700-800

/

330-375

6 / 150

600 à 900 / 315 à 480

Machineries industrielles

      1000-1200 / 470-565

8 / 200

900 à 1200 / 480 à 650

  Véhicules militaires et char d’assaut

      1000-1500 / 470-565

8 / 200

1200 à 2000/    650 à 1100


Remarque: Les températures extrêmes nécessitent des ventilateurs appropriés.

CAPACITÉ DE VENTILATION DES VENTILATEURS AIR-O-VENT-BI

  INSTALLÉS AVEC UN OU PLUSIEURS TUYAUX FLEXIBLES AIR-O-MONOX

AIR-O-VENT-BI DE 1 HP = 1 TUYAU FLEXIBLE DE 6'' ( 750 CFM/5'') OU 2 TUYAUX FLEXIBLES DE 4'' (375 CFM/5'' X 2)

AIR-O-VENT-BI DE 2 HP = 1 TUYAU FLEXIBLE DE 8'' (1280 CFM/5'') OU 2 TUYAUX FLEXIBLES DE 6'' (640 CFM/5'' X 2)

AIR-O-VENT-BI-DE 3 HP = 2 TUYAUX FLEXIBLES DE  8'' (1125 CFM/5'') OU 3 TUYAUX FLEXIBLES DE 6'' (750 CFM/5'' X 3)

AIR-O-VENT-BI DE 5 HP =  2 TUYAUX FLEXIBLES DE 8'' (1300 CFM/5'') OU 3 TUYAUX FLEXIBLES DE 6'' (866 CFM/5'' X 3)



http://www.eurovac.com/wp-content/uploads/2013/05/2-25-09-048z-copy-632x1024.jpg



Caractéristiques des enrouleurs avec ressort de rappel :



Panneaux latéraux an acier plié de calibre 11 avec peinture électrostatique, deux (2) tubes en acier doux pour stabilité parallèle avec peinture électrostatique, base en acier plié pour montage au mur ou au plafond, baril de 18’’ de diamètre en acier galvanisé pour stockage du boyau flexible, bride extérieure de type ‘’slip fit’’ de 6’’ (150mm) pour les flexibles de 4, 5 et 6’’ pour raccordement à la tuyauterie d’évacuation ou pour montage direct du ventilateur 1HP,  ,  ressort de rappel en acier trempé contenu dans un boitier en acier avec peinture électrostatique, rochet à bascule pour l’engrenage de l’enrouleur avec serrure, bride d’entrée dans le baril selon le diamètre du boyau sélectionné, beigne de retenue du flexible (hose stop) pour arrêt du flexible à la hauteur désirée lors de la remontée.  Les adaptateurs de tuyaux d’échappement ne sont pas inclus

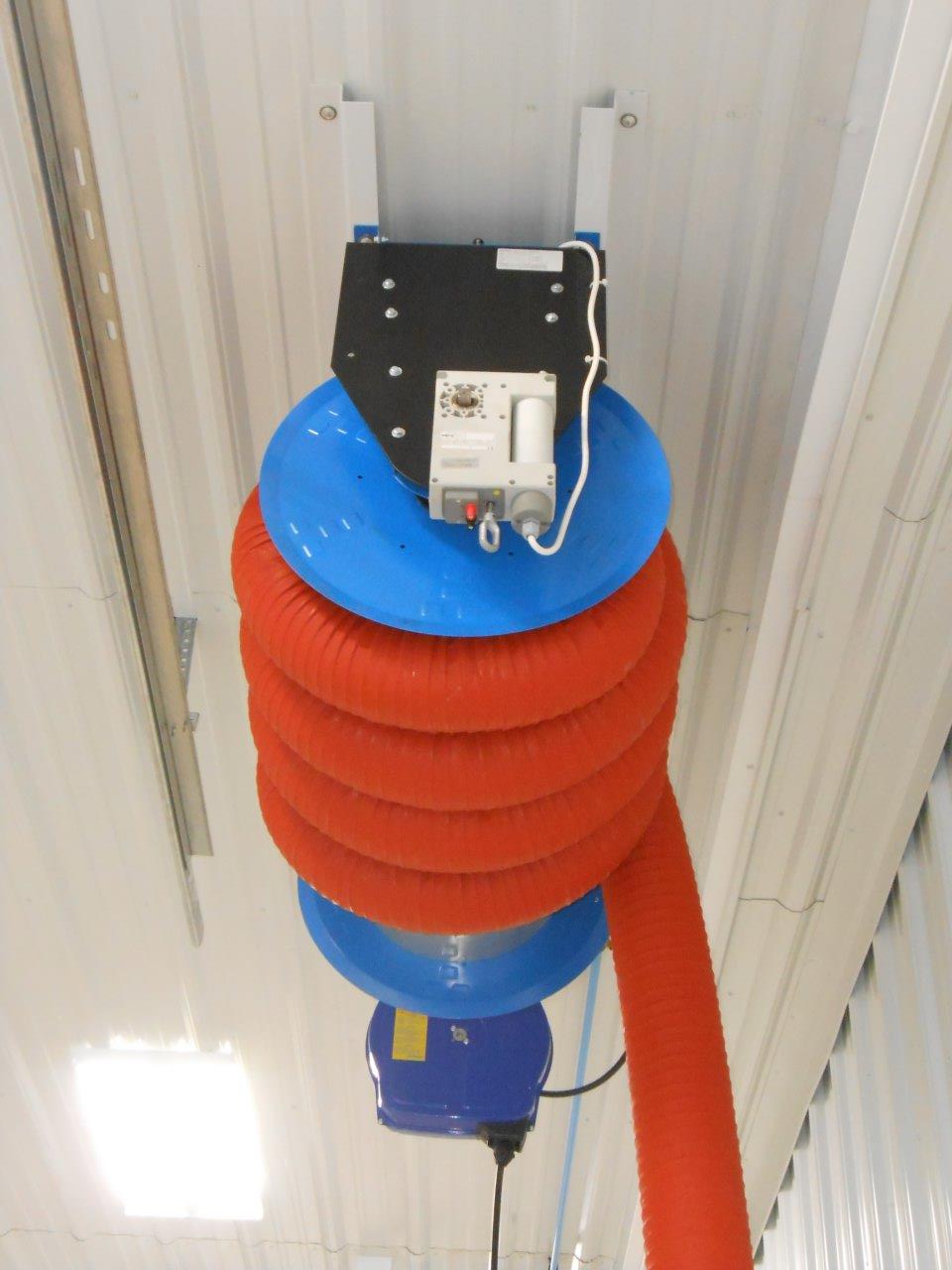

http://www.eurovac.com/wp-content/uploads/2013/05/Motorized-Hose-Reel-resized.jpgCaractéristiques des enrouleurs de type motorisés :

Panneaux latéraux an acier plié de calibre 11 avec peinture électrostatique, deux (2) tubes en acier doux pour stabilité parallèle avec peinture électrostatique, base en acier plié pour montage au mur ou au plafond, baril de 18’’ de diamètre en acier galvanisé pour stockage du boyau flexible, bride extérieure de type ‘’slip fit’’ de 6’’ (150mm) pour les flexibles de 4, 5 et 6’’ pour raccordement à la tuyauterie d’évacuation ou pour montage direct du ventilateur 1HP,   descente et remontée du boyau flexible par un moteur tube à entrainement direct, 0,33HP, 115V avec réglages des arrêts automatiques, bride d’entrée dans le baril selon le diamètre du boyau sélectionné. Les adaptateurs de tuyaux d’échappement ne sont pas inclus. Veuillez choisir le type de contrôle pour descente et remontée dans la liste appropriée.





Caractéristiques des contrôles pour enrouleur de type motorisé :

Contrôle UP/DOWN/STOP à montage mural  (raccordement électrique à l’enrouleur non inclus).

Contrôle UP/DOWN/STOP avec fil de type pendule 120V   (raccordement électrique inclus à l’enrouleur avec 20’ de fil)

Contrôles UP/DOWN/STOP et ARRET/MARCHE du ventilateur avec fil de type pendule 120V(raccordement électrique inclus à l’enrouleur avec 20’ de fil. Démarreur de ventilateur non-inclus)

Manette de rechange UP/DOWN/STOP SANS fil

(aucun raccordement électrique nécessaire)





Enrouleur à ressort de rappel AIR-O-MONOX avec bras de captation AIR-O-TUBE



Installation d'un bras de captation de 8' X 14' & d'un enrouleur 8'' X 25'



ventilateur de 3 HP dans le garage d'une centrale électrique

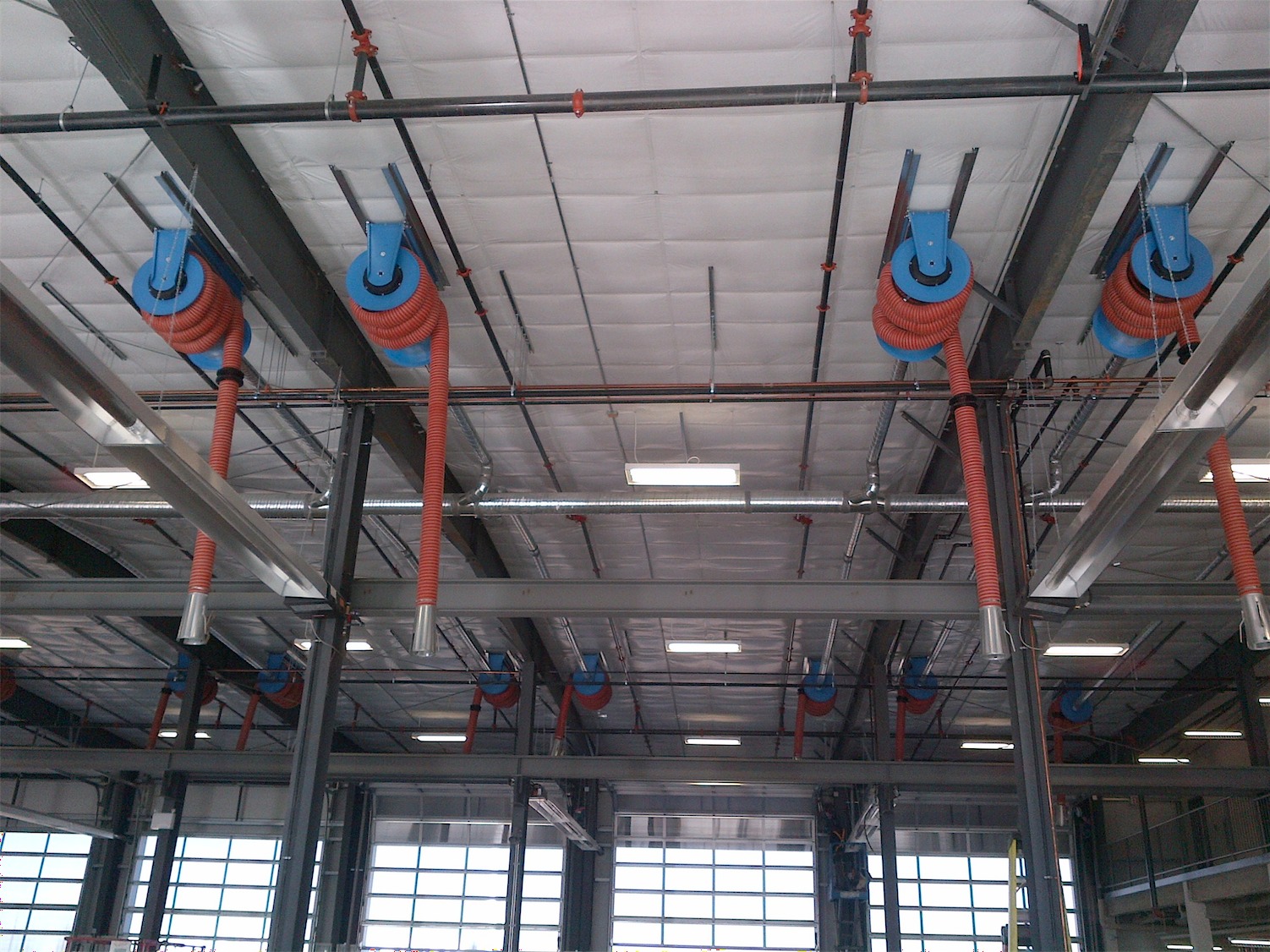

Installation en séries



* Airomax se réserve le droit de changer les spécifications mentionnées sans préavis



Buse magnétique optionnelle, pour la captation à la source des fumées de soudure

Elles s'adaptent aux boyaux des enrouleurs AIR-O-MONOX avec un jeu d'accouplement rapide

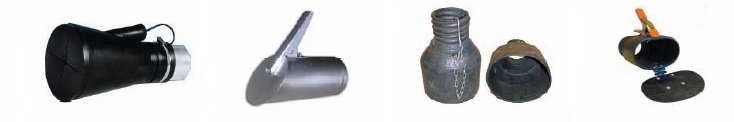

Adaptateurs pour tuyaux d'échappements





TUYAUX FLEXIBLES HAUTE TEMPÉRATURE

Boyaux flexibles haute température avec diamètres de 3'' à 24'' .

Choix de 285, 385, 500, 700, 780, 975, 1250, 1350, 1625 et 2400 degrés F.

Pour tous genres de véhicules; de l'automobile au charre d'assaut !



TÉLÉCHARGEMENTS;

240° F.      350° F.    500° F.   700° F.    900° F

1000° F.    1200° F.     1500° F.     2000° F.
