Bras de captation

AIR-O-TUBE









Les bras de captation AIR-O-TUBE fournissent une méthode efficace et économique pour la capture des fumées, des vapeurs et des poussières. Tous les polluants sont enlevés à la source dès leurs créations. L'utilisation des joints auto portants et des tuyaux flexibles permettent un déplacement facile du bras. Les hottes installées au-dessus des employés sont maintenant choses du passé. Les employés respiraient les poussières et les fumées avant que celles-ci n’entrent dans la hotte. La capture à la source est une méthode sécuritaire et recommandée par la CSST afin d'éliminer les polluants dangereux au travail. Les bras articulés sont tout indiqués pour réduire la présence de polluant industriel à l’intérieur des usines, des laboratoires et des compagnies pharmaceutiques.







MISE EN GARDE

Lorsque vous comparer un bras de captation ne comparer pas que le prix de celui-ci, la majorité des bras de captation que vous offrent  nos concurrents sont munies de mécanisme interne au lieu de mécanisme externe que l'on retrouve de série sur les bras de captation Airomax. Les mécanismes internes comportent QUATRE désavantages majeurs; 1 : ils prennent plus de temps à êtres réajustés. 2 : leurs mécanismes internes occasionnent une pression statique plus élevée. 3 : ils sont souvent livrés en plusieurs pièces détachées. 4: Leurs mécanismes internes est beaucoup plus fragile que nos bras de captation AIR-0-TUBE.

Pour plus d'informations veuillez nous contacter avant d'arrêter votre choix.

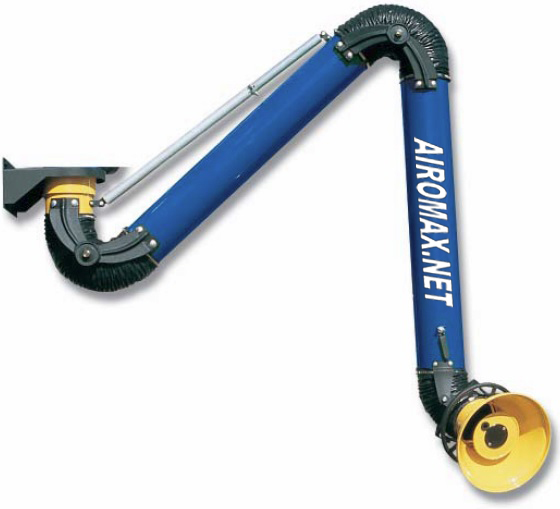

Bras de captation articulé en acier

> Les bras de captation se prêtent à une multitude d'usage de captation des fumées, de vapeurs et des poussières sèches.

> Leur design et leur conception très fonctionnels sont conçus pour  faciliter la manipulation du bras.

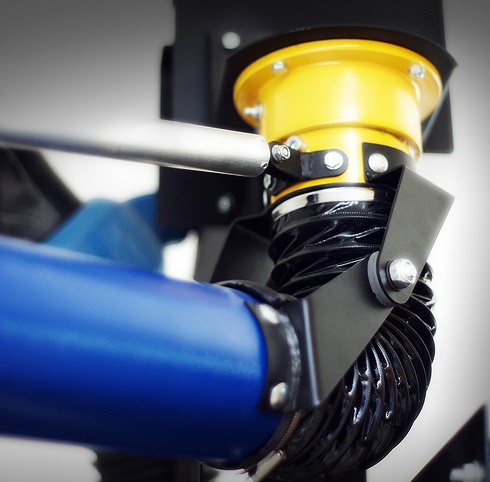

> Tous les supports et articulations sont externes pour laisser l’intérieur des tubes lisse, sans obstacles qui risquent de diminuer le flux d’air, d’accumuler des dépôts ou d'augmenter la friction interne consommant inutilement de l’énergie.

> Les supports et articulations externes sont facilement accessibles, ils s’ajustent très rapidement et ils demandent un minimum d'entretien.

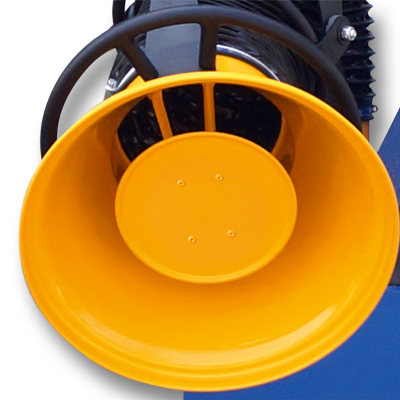

> L’accélérateur d’air situé dans la buse améliore grandement la capacité de capture des poussières et des fumées.

> Une clef de balancement est installée sur tous les modèles de bras.

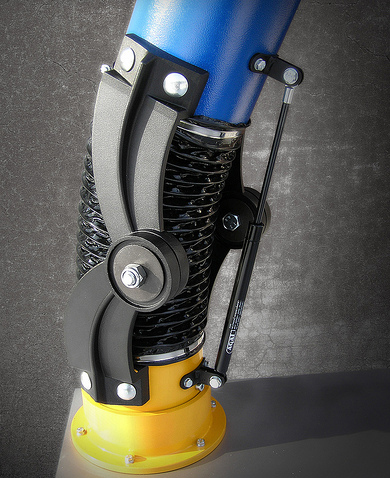

> La conception unique du robuste pivot central en acier permet une rotation facile à 360 degrés.

> les bras de captation sont offerts en longueurs de 3 à 14 pieds et disponible avec extension de 5 à 20 pieds. Diamètre de 3 à 8 pouces.

> Tous les bras de captation sont livrés pré assemblés et ajustés, prêts à être installés et à fonctionner rapidement.

 * BRAS EN ACIER INOXYDABLE OPTIONNELLE



Vous pouvez installé le bras AIR-O-TUBE

sur le même support que le ventilateur AIR-0-VENT











Caractéristiques des bras articulés de 3’’ et 4’’ de diamètre :

Pivot en acier émaillé peint, deux (2) tubes en acier doux de calibre 26 peinture électrostatique, jointures externes en acier avec peinture électrostatique, trois (3) flexibles de type coton néoprène à l’épreuve des étincelles résistant à des températures de 300 degrés F, volet de ouverture/fermeture intégré de vacuum avec poignée externe peinture électrostatique, hotte de capture en aluminium peinture électrostatique de 6’’ de diamètre pour les bras de 3’’ de diamètre et 8’’ pour les bras de 4’’ de diamètre, poignée de manipulation circulaire en aluminium avec peinture électrostatique entourant la hotte de capture, pivots en acier peinture électrostatique à la hotte de capture permettant un positionnement gauche/droite, haut/bas,  disques de friction aux joints avec ajustement de pression, bride compagnon en acier galvanisé pour raccordement à la tuyauterie d’évacuation, boulons pour attache du bras sur le support mural.

Caractéristiques des supports pour bras de 3’’ et 4’’ pour montage au mur ou sur colonne :

Acier plié et soudé de calibre 14, 4 trous compagnon pour attache au pivot du bras, 4 trous de 5/16’’ pour fixation au mur ou sur colonne, peinture électrostatique

Diamètre

Longueur

Hotte

Numéro de modèle

3’’ (75mm)

3’ (0.9M)

6''

ABA-3-3

3’’ (75mm)

5’ (1.7M)

6''

ABA-3-5

4’’ (100mm)

5’ (1.7M)

8'' ABA-4-5

4’’ (100mm)

7’ (2.1M)

8'' ABA-4-7

4’’ (100mm)

8.5’ (2.6M)

8'' ABA-4-8.5



Caractéristiques des bras articulés de 6’’ et 8’’ de diamètre :

Pivot en acier émaillé peint et aluminium coulé, deux (2) tubes en acier doux de calibre 26 émaillé peint, jointures externes en aluminium coulé émaillé peint, trois (3) flexibles de type coton néoprène à l’épreuve des étincelles résistant à des températures de 300 degrés F, volet de ouverture/fermeture intégré de vacuum avec poignée externe, hotte de capture en aluminium émaillé peint de 12’’ de diamètre pour les bras de 6’’ de diamètre et 14’’ pour les bras de 8’’ de diamètre, poignée de manipulation circulaire en aluminium avec peinture électrostatique entourant la hotte de capture, seconde poignée de manipulation sur le tube au-dessus de la hotte de capture pour mouvement latéral, pivots à la hotte de capture permettant un positionnement gauche/droite, haut/bas, disques de friction aux joints avec ajustement de pression, bride compagnon en acier galvanisé pour raccordement à la tuyauterie d’évacuation, ressort de rappel avec tubes en aluminium pour allègement du poids du bras articulé, boulons pour attache du bras sur le support mural.



Diamètre

Longueur

Hotte

Numéro de modèle

6’’ (160mm)

7’ (2.1M)

12''

ABA-6-7

6’’ (160mm)

10’ (3.3M)

12''

ABA-6-10

6’’ (160mm)

14’ (4M)

12'' ABA-6-14

8’’ (200mm)

7’ (2.1M)

14'' ABA-8-7

8’’ (200mm)

10’ (3.3M)

14'' ABA-8-10

8’’ (200mm)

14’ (4M)

14'' ABA-8-14



Caractéristiques des supports pour bras de 6’’ et 8’’ pour montage au mur ou sur colonne :

Acier plié et soudé de calibre 11, 6 trous compagnon pour attache au pivot du bras 6’’ et 8 trous compagnon pour attache au pivot du bras 8’’, 4 trous de 5/16’’ pour fixation au mur ou sur colonne, peinture électrostatique.

OPTIONS: Lumière, interrupteur pour ventilateur, hotte de 20'' de large et hotte de 20'' de diamètre

Image associée

Caractéristiques des lumières DEL pour bras articulés  de 6’’ et 8’’ seulement :

Lumière DEL 12V, intensité de 140 lumens, 5 watts de consommation électrique, verre protecteur pour l’ampoule, coupole en aluminium, interrupteur ON/OFF installé sur la hotte avec 25’ de fil bas voltage, installation en usine dans le déflecteur de la hotte du bras articulé lors de la commande (transformateur non inclus).

Caractéristiques des lumières DEL pour bras articulés de 6’’ et 8’’ seulement ET interrupteur de ventilateur

Lumière DEL 12V, intensité de 140 lumens, 5 watts de consommation électrique, verre protecteur pour l’ampoule, coupole en aluminium, interupteurteur ON/OFF pour lumière et interrupteur bas voltage ON/OFF pour ventilateur installés sur la hotte avec 25’ de fil bas voltage, installation en usine dans le déflecteur de la hotte du bras articulé lors de la commande (transformateur non inclus).

Caractéristiques de la hotte de capture surdimensionnée de 20’’ de diamètre pour bras de 6’’ et 8’’ seulement :

Hotte optionnelle en aluminium calibre 16, 20’’ (500mm) de diamètre pour une plus grande surface de capture, peinture électrostatique.

Cette hotte de 20'' ne nécessite pas de déflecteur central.

NOTE : à cause de la dimension, la hotte est livrée non-assemblée au bras articulé (boulons inclus).





INSTALLATION AU MUR:



Hauteurs approximatives recommandées pour l'installation du support mural:

Hauteur de 6.75 pieds et plus pour le bras de  7 pieds de long
Hauteur de 7.75 pieds et plus pour le bras de 10 pieds de long
Hauteur de 8.75 pieds et plus pour le bras de 14 pieds de long

Le support mural n'est pas inclus avec le bras de captation.





PORTÉES DES BRAS DE CAPTATION



Version de table                                                        Version mural


Longueur des bras (pieds) et diamètre des bras (pouces) Portée maximum à 45 pouces du sol avec un support mural   Portée maximum à 24 pouces du sol avec un support mural Portée maximum à 45 pouces du sol avec un support de table Portée maximum à 45 pouces du sol avec un support en positon centrée Hauteur du support mural à partir du sol

3'                   3''

3,1' ND 3' 5,2' 6'

5'              3'', 4''

3'' = 3,8' , 4'' = 3,8'' ND 5' 7'' 6'

7'            4'',6'',8''

4''= 5.8', 6''= 6.4', 8''=  6.7' ND 7' 11 6'

8.5'                4''

7.7' 6.8' 8' 17' 8'

10'             6'',8''

 6'' = 9.1' ,  8'' = 9.6' 6'' = 8.4' ,  8'' = 8,9' 8.2' 18' 8'

14'             6'',8''

6'' = 11.8' , 8'' = 12.3' 6'' = 11.2' , 8'' = 11.6' 11.2' 22.4' 8'

N.B.; La hauteur du support mural peut varié pour s'ajuster à divers rayons d'action (portées)









VENTILATEURS AIR-O-VENT ET BRAS AIR-O-TUBE



MÉFIEZ-VOUS; PLUSIEURS COMPÉTITEURS N'INDIQUENT PAS LA PUISSANCE DE LEURS VENTILATEURS UNE FOIS INSTALLÉS. UN VENTILATEUR INSTALLÉ AVEC LA TUYAUTERIE FONCTIONNERA À ENVIRON À 5'' DE PRESSION STATIQUE. C'EST TOUT SIMPLEMENT '' DU TAPE À L'0EIL'' D'AFFICHER LA PUISSANCE D'UN VENTILATEUR QUI N'EST PAS RELIÉ AUX CONDUITS ET AUX BRAS DE CAPTATION. RENSEIGNEZ-VOUS !



CAPACITÉ DE VENTILATION DES VENTILATEURS AIR-O-VENT

  INSTALLÉS AVEC UN OU DES BRAS DE CAPTATION AIR-O-TUBE

AIR-O-VENT 1 HP = 1 BRAS AIR-O-TUBE DE 6'' ( 750 CFM/5'') OU 2 BRAS DE 4'' (375 CFM/5'' X 2)

AIR-O-VENT 2 HP = 1 BRAS AIR-O-TUBE DE 8'' (1280 CFM/5'') OU 2 BRAS DE 6'' (640 CFM/5'' X 2)

AIR-O-VENT 3 HP = 2 BRAS AIR-O-TUBE DE 8'' (1100 CFM/5'') OU 3 BRAS DE 6'' (733 CFM/5'' X 3)

AIR-O-VENT 5 HP = 2 BRAS AIR-O-TUBE DE 8'' (1300 CFM/5'') OU 3 BRAS DE 6'' (850 CFM/5'' X 3)

LÉGENDE : ROUGE = 1 HP,  ORANGE = 2 HP,  VERT = 3 HP,  BLEU = 5 HP





LES EXTENSIONS AIR-O-EXT HD ET EC PROLONGENT

LA PORTÉE DES BRAS DE CAPTATION AIR-O-TUBE





OPTION ACIER INOXYDABLE



Une image vaut mille mots !





* Mise en garde; Ne pas aspirer de poussières explosives ou de vapeurs explosives dans cet appareil

Risque d'explosion : Ne pas mélanger différents  types de poussières dans l'appareil,

Dans l'incertitude, renseignez-vous au près de Airomax pour l'application des mesures de sécurité liées à cet appareil.



+++++++++++++++++++++++++++++++++

* Airomax se réserve le droit de changer les spécifications et la provenance des appareils sans préavis.
